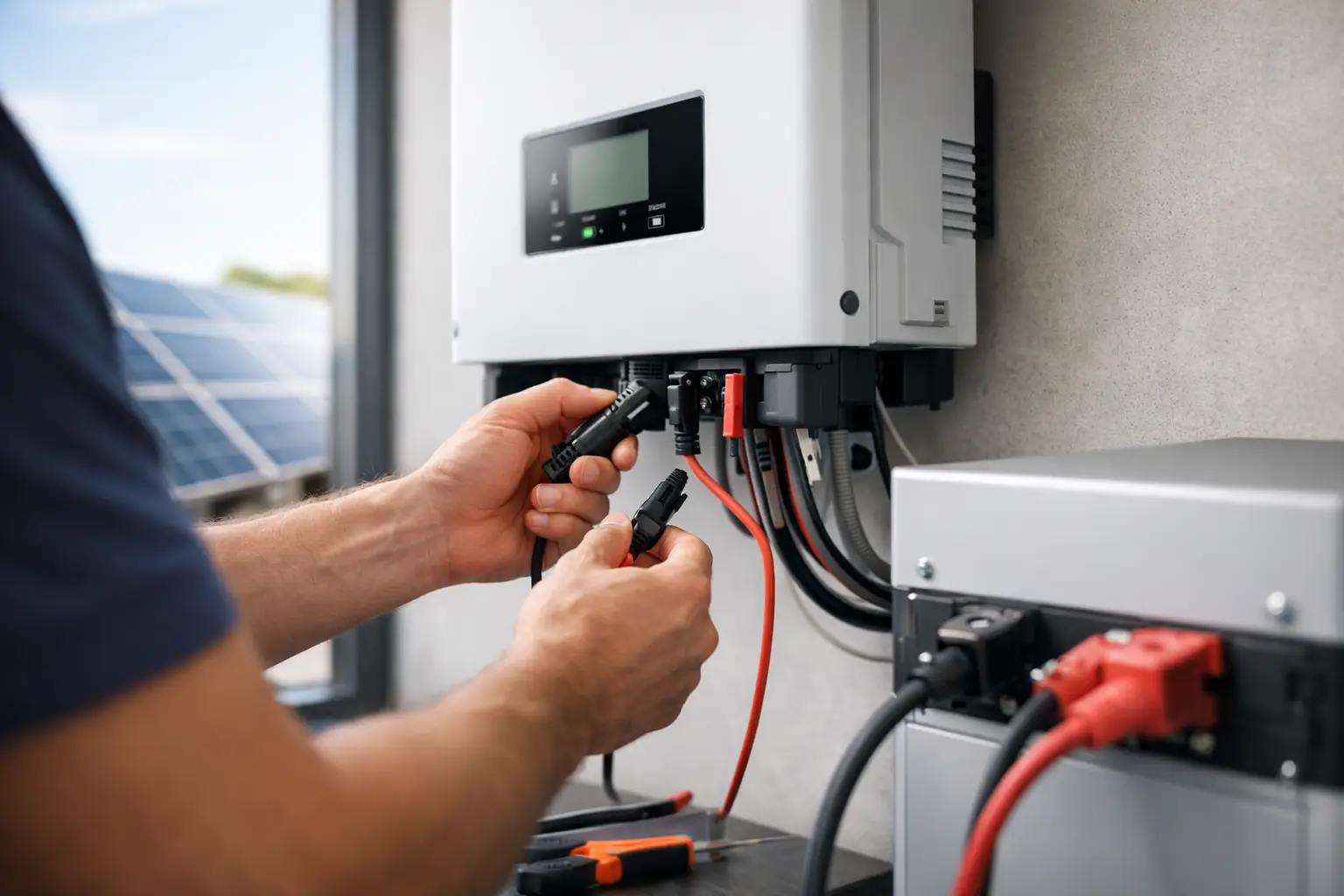

Hibrit inverter bağlantısı nasıl yapılır?

Karavanda klima açıldığında inverter hata veriyorsa, teknede akü beklenenden hızlı boşalıyorsa ya da ev tipi solar sistemde gündüz üretilen enerji geceye taşınamıyorsa sorun çoğu zaman cihazın kendisinden değil, bağlantı kurgusundan çıkar. Hibrit inverter bağlantısı nasıl yapılır sorusunun doğru cevabı, yalnızca kabloyu doğru yere takmak değildir. Akü, panel, şebeke ve yük tarafının birbiriyle uyumlu şekilde kurgulanması gerekir.

Hibrit inverter, DC taraftaki enerjiyi AC yüke aktarırken aynı anda güneş paneli, batarya ve şebeke arasında enerji yönetimi yapar. Bu yüzden kurulum mantığı standart bir invertere göre daha kritik ve daha çok kontrol noktası içerir. Özellikle LiFePO4 akü kullanılan sistemlerde doğru bağlantı, performans kadar güvenlik ve ekipman ömrü açısından da belirleyicidir.

Hibrit inverter bağlantısında temel mantık

Bağlantıya geçmeden önce sistemin rol dağılımını netleştirmek gerekir. Güneş panelleri üretir, hibrit inverter bu üretimi yönetir, akü depolar, yükler tüketir, şebeke veya jeneratör ise destek kaynağı olur. Kurulumun amacı bu kaynakları aynı hatta toplamak değil, doğru terminallere doğru sırayla bağlamaktır.

Çoğu hibrit inverterde dört ana bağlantı grubu bulunur. PV girişleri panel dizisi içindir. Battery terminali akü grubuna gider. AC input şebeke veya jeneratör beslemesini alır. AC output ise korunacak yükleri besler. En sık yapılan hata, tüm tesisatı doğrudan inverter çıkışına taşımaya çalışmaktır. Oysa kritik yükler ile yüksek kalkış akımı çeken yükler çoğu projede ayrı değerlendirilmelidir.

Hibrit inverter bağlantısı nasıl yapılır: Kurulum sırası

Kurulumda en güvenli yaklaşım, önce sistem tasarımını doğrulamak, sonra fiziksel bağlantıya geçmektir. İnverter gücü, akü voltajı, panel string voltajı ve toplam yük aynı projeye ait olmalıdır. 48V akü bankasına uygun bir cihazı 24V sistem mantığıyla bağlamaya çalışmak sahada sık görülen ama maliyetli bir hatadır.

1. Cihaz konumlandırmasını doğru yapın

Hibrit inverter kuru, iyi havalandırılan ve doğrudan güneş almayan bir alana monte edilmelidir. Karavan ve marine uygulamalarında titreşim, nem ve tuzlu hava etkisi ayrıca dikkate alınmalıdır. Cihazın etrafında üreticinin istediği servis boşluğu bırakılmazsa ısınma, performans düşüşü ve erken arıza riski artar.

Akü ile inverter arasındaki mesafe kısa tutulmalıdır. Bunun nedeni yalnızca kablo tasarrufu değildir. DC tarafta akım yükseldikçe voltaj düşümü ve ısınma da artar. Özellikle yüksek güçlü sistemlerde birkaç metrelik gereksiz mesafe bile ciddi kayıp yaratır.

2. Önce akü tarafını planlayın

Hibrit sistemin kalbi çoğu zaman bataryadır. Akü bağlantısında doğru kesitte kablo, uygun DC sigorta veya devre kesici ve sağlam pabuç bağlantısı şarttır. Artı ve eksi hatlar karıştırılmamalı, tork değerleri üretici önerisine göre sıkılmalıdır.

LiFePO4 akülerde BMS yapısı nedeniyle inverter uyumluluğu ayrıca kontrol edilmelidir. Haberleşmeli sistemlerde CAN veya RS485 bağlantısı varsa bu hat doğru protokolle kurulmalıdır. Haberleşme yoksa inverter akü şarj voltajları, kesme seviyeleri ve deşarj limitleri manuel olarak ayarlanır. Burada yapılan küçük bir yanlış bile bataryanın tam dolmamasına ya da gereksiz korumaya düşmesine yol açabilir.

Aküyü bağlamadan önce DC kesicinin kapalı olması gerekir. Kablolar bağlandıktan sonra polarite multimetre ile tekrar doğrulanmalıdır. Renge güvenmek iyi bir saha alışkanlığı değildir.

3. Güneş paneli girişlerini bağlayın

PV bağlantısında kritik konu, açık devre voltajının inverter sınırını aşmamasıdır. Panel sayısı sadece toplam watt hesabıyla belirlenmez. Soğuk havada panel voltajı yükseldiği için string tasarımı en kötü senaryoya göre yapılmalıdır. İnverterin MPPT çalışma aralığı ile panel dizisinin gerçek çalışma aralığı da uyumlu olmalıdır.

Panel stringleri bağlanmadan önce her dizinin voltajı ayrı ölçülmelidir. Artı ve eksi uçların ters gelmesi, MC4 tarafındaki kötü sıkma veya farklı panel dizilerinin yanlış paralellenmesi sahada çok rastlanan sorunlardır. Çatı üstü ev sistemlerinde olduğu kadar karavan ve mobil uygulamalarda da panel tarafı koruma ekipmanları ihmal edilmemelidir. DC ayırıcı ve uygun sigortalama, bakım ve arıza yönetimi için ciddi avantaj sağlar.

4. Şebeke veya jeneratör girişini bağlayın

AC input tarafı, hibrit inverterin destek kaynağıyla konuştuğu noktadır. Burada faz, nötr ve toprak bağlantısı doğru yapılmalıdır. Tek faz cihazı üç faz mantığıyla beslemek ya da nötr-toprak ilişkisini rastgele kurgulamak koruma hatalarına neden olabilir.

Jeneratör kullanılan sistemlerde frekans ve voltaj kararlılığı ayrıca önemlidir. Her jeneratör hibrit inverterle aynı kalite seviyesinde çalışmaz. Dalgalı çıkış veren modeller inverterin şebekeyi kabul etmemesine yol açabilir. Bu yüzden özellikle mobil ve saha uygulamalarında jeneratör-inverter eşleşmesi proje başında doğrulanmalıdır.

5. Yük çıkışını ayırın

AC output tarafına mümkünse sadece korunacak yükler verilmelidir. Aydınlatma, elektronik cihazlar, modem, küçük pompalar ve verimli beyaz eşya bu gruba girebilir. Büyük kompresörler, kaynak makineleri veya yüksek kalkış akımı çeken ekipmanlar her sistemde doğrudan inverter çıkışına bağlanmamalıdır. Bu tamamen inverterin ani güç kapasitesine ve akü tarafının akım verebilme kabiliyetine bağlıdır.

Karavan kullanıcıları için bu ayrım daha da değerlidir. Klima, kahve makinesi ve indüksiyon ocak aynı anda çalışacaksa sadece inverter gücü değil, akü kapasitesi ve kablo altyapısı da buna uygun olmalıdır. Aksi halde sistem kağıt üstünde yeterli görünür ama gerçek kullanımda korumaya düşer.

İlk devreye alma ve ayarlar

Fiziksel bağlantı tamamlandığında cihaz hemen tam yükte çalıştırılmamalıdır. İlk devreye alma kontrollü yapılmalıdır. Önce akü tarafı enerjilenir, ardından inverter ekranından temel parametreler kontrol edilir. Sonra PV ve AC input devreye alınır. En son yük tarafı kademeli bağlanır.

Bu aşamada batarya tipi, maksimum şarj akımı, düşük voltaj kesme seviyesi, öncelik modu ve çıkış kaynak tercihi ayarlanır. Sistem kullanım senaryosuna göre değişir. Off-grid evde amaç aküyü maksimum bağımsızlık için kullanmak olabilir. Marine uygulamada ise sessiz çalışma ve güvenli rezerv kapasite daha öncelikli olabilir. Grid destekli bir yapıda ise gece tüketimini aküden karşılayıp gündüz şarjı güneşten almak tercih edilebilir.

Eğer sistem LiFePO4 tabanlıysa agresif şarj ayarları yerine akü üreticisinin önerdiği sınırlar esas alınmalıdır. Teoride daha hızlı şarj cazip görünür, pratikte ise uzun ömürlü çözüm doğru pencere içinde çalışmaktan geçer.

En sık yapılan bağlantı hataları

Hibrit inverter kurulumunda sorun çıkaran noktalar genelde karmaşık değil, ihmal edilen detaylardır. Yetersiz kablo kesiti bunların başında gelir. İnverter çalışır ama yük artınca voltaj düşer, kablo ısınır ve sistem verimsizleşir. Bir diğer yaygın hata, topraklamayı formalite gibi görmektir. Oysa can güvenliği ve cihaz koruması burada başlar.

Akü kapasitesinin invertere göre küçük seçilmesi de sık görülür. 5 kW inverter kurup onu besleyecek akü bankasını zayıf bırakmak performans darboğazı yaratır. Aynı durum panel tarafında da geçerlidir. İnverter güçlü diye her sistem yüksek üretim yapmaz. MPPT aralığına uygun, dengeli bir PV tasarımı gerekir.

Bazı kullanıcılar hibrit inverteri tek başına çözüm sanır. Oysa sistem performansını belirleyen şey cihazın etiketi değil, bütün altyapının birlikte çalışmasıdır. Bu noktada akü kimyası, BMS uyumu, koruma elemanları ve kullanım profili aynı cümlede düşünülmelidir.

Karavan, marine ve ev tipi sistemlerde farklar

Hibrit inverter bağlantısı her alanda aynı şemaya dayanır ama uygulama detayları değişir. Karavanda alan dardır, kablo mesafesi kısadır ama titreşim yüksektir. Marine tarafta korozyon ve nem en kritik faktördür. Ev tipi sistemlerde ise dağıtım panosu entegrasyonu ve yük ayrımı daha belirgin hale gelir.

Bu yüzden en doğru kurulum, yalnızca elektriksel olarak çalışan değil, kullanım senaryosuna göre optimize edilmiş kurulumdur. Werer Energy yaklaşımında sistemin akü, inverter ve panel tarafı birlikte ele alınmasının nedeni tam olarak budur. Sahada güvenilir enerji, tek tek güçlü ürünlerden değil, doğru eşleştirilmiş enerji altyapısından çıkar.

Ne zaman profesyonel destek gerekir?

Eğer sistem şebekeye paralel çalışacaksa, mevcut panoya müdahale edilecekse, jeneratör senkronizasyonu planlanıyorsa veya yüksek kapasiteli LiFePO4 bankası kuruluyorsa profesyonel kurulum tercih edilmelidir. Basit bir mobil sistem ile evin ana dağıtım hattına bağlanan hibrit yapı aynı risk seviyesinde değildir.

Kendi kurulumunu yapan deneyimli kullanıcılar için bile ölçüm, sigortalama ve devreye alma disiplininden ödün vermemek gerekir. Hızlı kurulum ile doğru kurulum aynı şey değildir.

Doğru bağlanmış bir hibrit inverter sistemi size sadece enerji vermez. Daha sessiz kullanım, daha yüksek verim, daha uzun akü ömrü ve gerçek enerji bağımsızlığı sağlar. Kuruluma başlarken kendinize sormanız gereken soru şu olsun: Bu sistem bugün çalışsın mı, yoksa yıllarca güvenle çalışsın mı?
